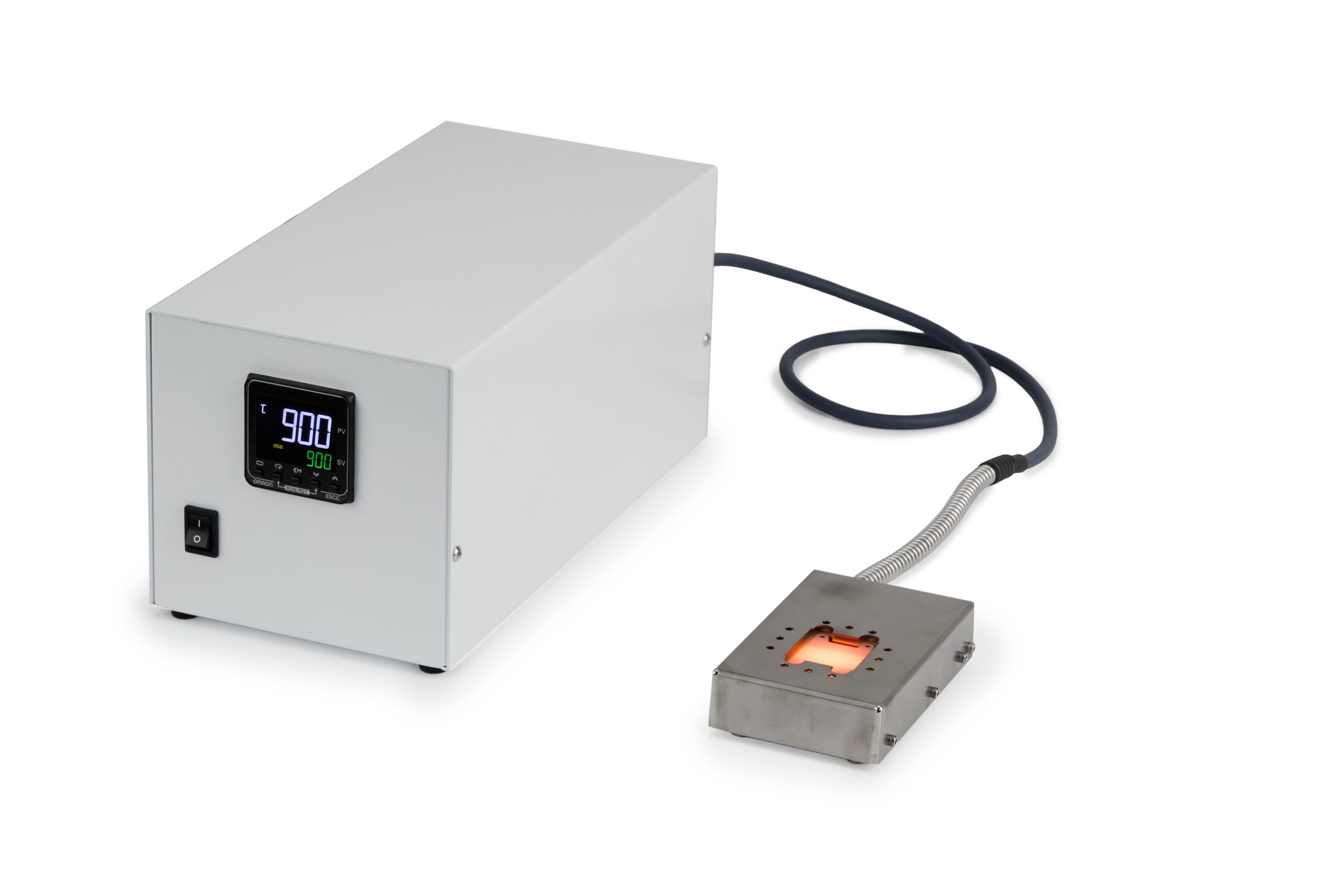

超高速昇温・高温ヒートステージ   MSA製品で最高スピード
PXシリーズ

セラミックホットプレート ヒートステージ 最高温度 1000℃までラインナップ

主な用途

超高速昇温・高速降温   温度プロセス向け

高温時での温度精度

 面内分布 ±1% 以下  高精度ホットプレート

超高速昇温

MSAホットプレート製品 最高速昇温ホットプレート  室温から600℃まで 50秒 で到達

昇温レートは、最高で15℃/SECです。

高速降温

金属製ホットプレートと比較し、温度も下がりやすい特性です。 最高 3℃/sec

600℃→500℃まで 30sec   600℃→300℃まで 3min  600℃→100℃まで 12min  すべて自然冷却の速度です。

高温 絶縁性

ヒータエレメントをセラミックで絶縁しておりますので、通常のヒータより、絶縁性が高いです。

素材

ヒータエレメント 耐熱金属箔、プレート PX60シリーズ 窒化アルミ 、遮熱シャーシ チタンシャーシ(高温での色付けをしておりますので、製品によるムラ等ございます)

温度プログラム追従性

超高速昇温/高速降温を使用した温度プログラムの実施が可能です。  プログラム式温度コントローラ/PCC107Co また、温度プログラム管理ソフトウェア PCS100-4chをご使用ください。PCS100-4chのカタログはこちら PCS100-4ch

機種一覧 PX60シリーズ

型番
PX6025 New!
PX6035
PX8040
P6060 New!
最高温度
600℃ 600℃ 600℃ 600℃
プレートサイズ
25×25mm 35×35mm 40×40mm 60×60mm
プレート材質
窒化アルミ/AlN
電源電圧
AC100V (AC100V)AC200V
オプション
適合温度
コントローラ
特長
超高速昇温・高速降温、薄型タイプ、設置面は、600℃使用時で裏面、100℃程度(若干耐熱性のある設置面が必要です)
温度
プロファイル
仕様図

機種一覧 PX80 シリーズ

型番
PX8025 New!
PX6035
PX8040
PX8060 New!
PX8080
最高温度
800℃ 800℃ 800℃ 800℃ 800℃
プレートサイズ
25×25mm 35×35mm 40×40mm 60×60mm 80×80mm
プレート材質
窒化アルミ/AlN
電源電圧
AC100V AC200V,100V AC200V,100V
オプション
適合温度
コントローラ
特長
超高速昇温・高速降温、薄型タイプ、設置面は、800℃使用時で裏面、200℃程度(若干耐熱性のある設置面が必要です)
温度
プロファイル



機種一覧 PX100 シリーズ

型番
PX10025 New!
PX10035New!
PX10040New!
PX10060New!
PX10080New!
最高温度
1000℃ 1000℃ 1000℃ 1000℃ 1000℃
プレートサイズ
25×25mm 35×35mm 40×40mm 60×60mm 80×80mm
プレート材質
窒化アルミ/AlN
電源電圧
AC100V AC200V,100V AC200V,100V
オプション
適合温度
コントローラ
特長
超高速昇温・高速降温、薄型タイプ、設置面は、1000℃使用時で裏面、200℃程度(若干耐熱性のある設置面が必要です)
温度
プロファイル



QQQ

600℃までの昇温スピードは、下記の動画をぜひご覧ください。

資料ダウンロード
