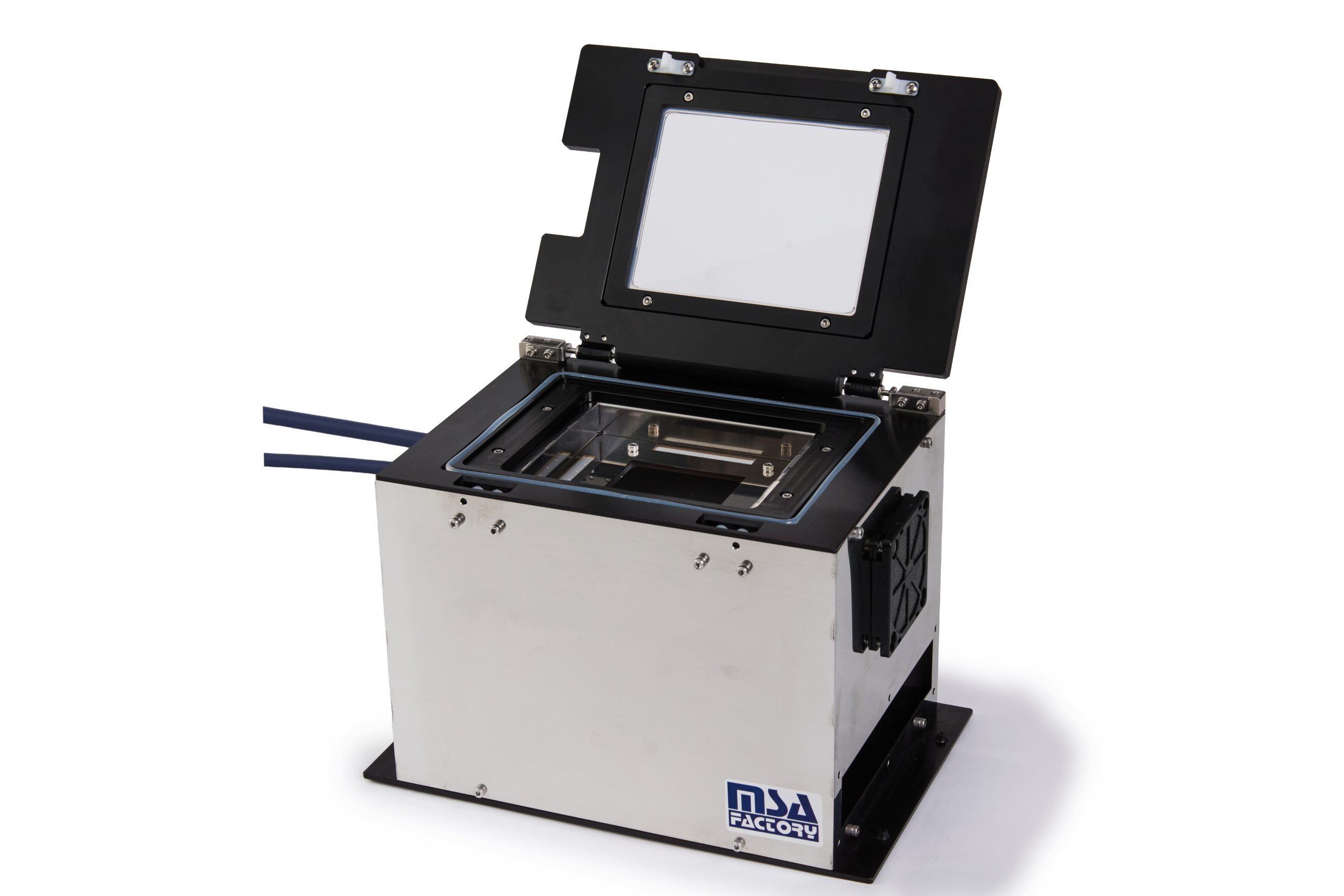

空冷式ペルチェ温度チャンバー
空冷式ペルチェ式温度チャンバー／PG-Aシリーズ
空冷式ペルチェの特長
冷却水循環装置（不凍液管理、フロンなどの使用なし）が不要です。電源（AC100V)のみで運転いたします。比較的安価なチャンバーとして、ご導入いただけます。
空冷式ペルチェの特長
冷却水循環装置（不凍液管理、フロンなどの使用なし）が不要です。電源（AC100V)のみで運転いたします。比較的安価なチャンバーとして、ご導入いただけます。
Internal purge structure eliminates condensation
By allowing low dew point air or N2 gas to flow into the chamber, no condensation will form on samples, even at extremely low temperatures. In addition to N2 gas, dry air (low dew point air) can be used to the same effect.
Low vibration and low noise
ペルチェ式ですので、振動、騒音は極めてすくない。＊空冷ファンを使用しておりますので、ファンの振動は発生いたします。振動を除去したいアプリケーションにつきましては、事前にご相談いただけましたら、サポート（固定方法、ファン分離など）させていただきます。
Customized support
We can provide custom-made products with short delivery times thanks to our reliable technical support.
機種一覧① 空冷ペルチェチャンバータイプ -20℃~+150℃ New!
 |
|
|
|
|
|---|---|---|---|---|
model number |
PG1506-A |
PG0806-A |
PG1504-A |
PG0804-A |
Temperature range |
-20°C~+150°C |
-20℃~+80℃ |
-20°C~+150°C |
-20℃~+80℃ |
リファレンス温度 |
上記、マイナス側温度は室温からー40℃、室温がリファレンス温度となります。 | |||
feature |
空冷ファンによるペルチェチャンバー N2ガスパージによる結露防止機能付き、上面フリーストップ扉による視認性優れた構造。ケーブル取り出しOPなどにより、様々な電子部品、光学部品の評価に最適です。 | |||
Plate size |
60 x 60mm | 40 x 40mm | ||
Upper door glass |

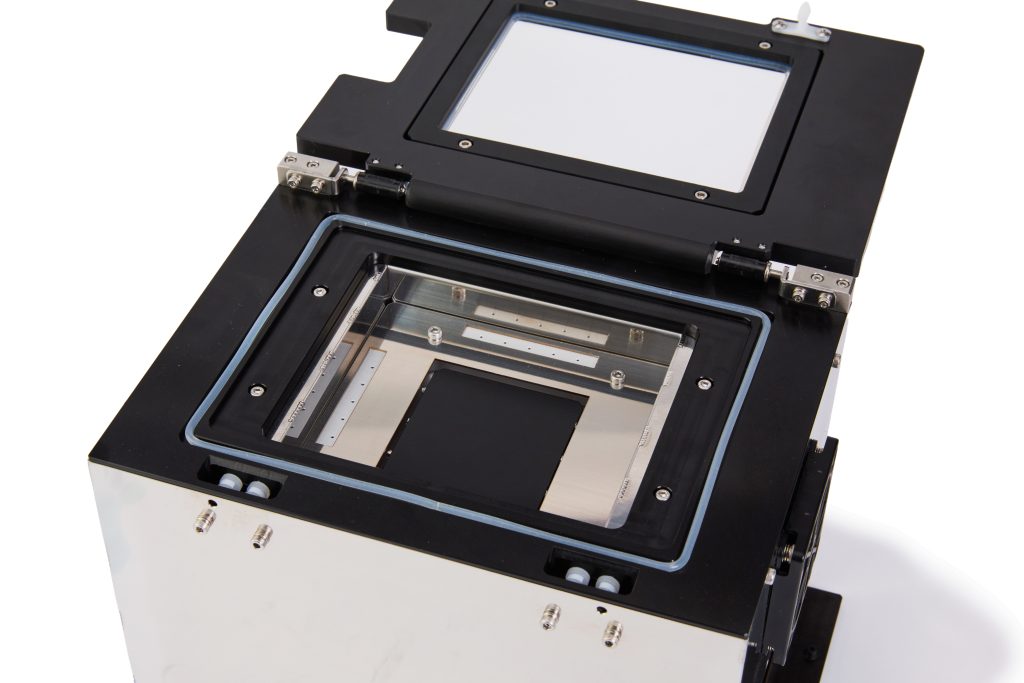

耐熱ガラス、ヒンジ扉開閉式 または、水平スライド構造（OP) | |||
Supply voltage |
AC100V,10A程度（本体） | |||
Option (1) |
QUARTZ GLASS (AR COATING), TEMPERATURE SENSOR FOR WORKPIECE MEASUREMENT (MAX. 5 POINTS), ETC. | |||
Option (2) |
電気特性試験用基板、インターフェース、電気特性基板、プローブセット、XY微小移動ステージ（IXY200） | |||
Option (iii) |
Low dew point filter unit: For use where N2 gas or low dew point air cannot be supplied. | |||
Controllers and Components |

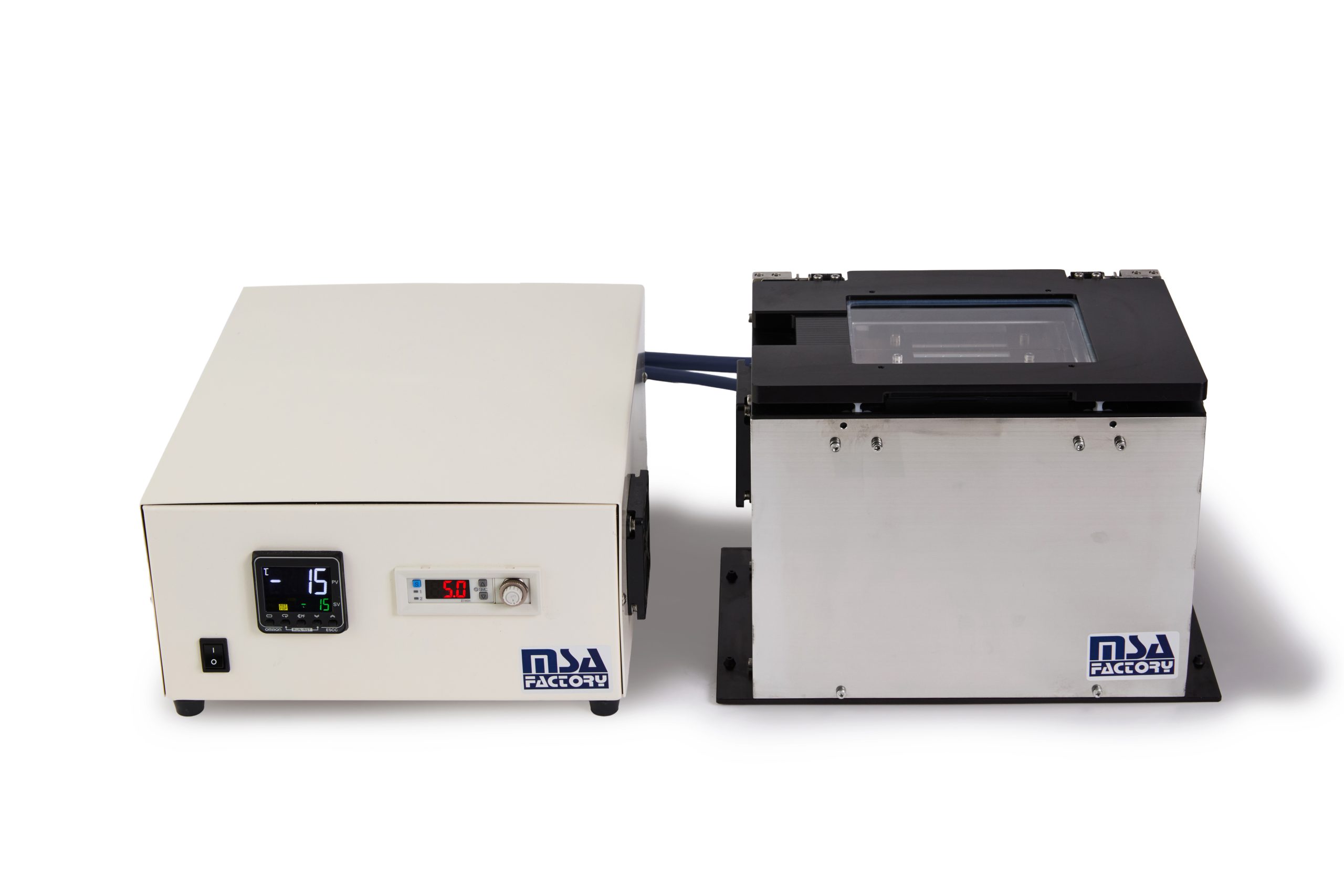

Temperature controller/PCC-107PED-FL (programmable, with N2 gas flowmeter), water-cooled circulating chiller, tubes for circulating water (with insulation), software* (PCS100: temperature program creation and management, log function) | |||
 |
||||
Standard price* (*) |
- | - | - | - |
Standard delivery date |
Please contact us | |||
Related Documents |
MSA Temperature Chamber | _Device_Electrical Test Example | ||
Temperature profile |
||||
| DRAWING (PDF) | ||||
| PC Communications Software | PCS100-4ch | |||
*1: Items included in the price: main unit, controller, chiller, antifreeze, piping, tubing, cables, and shipping charges. Items not included in the price: Start-up support (instruction manual is attached), software (PCS100-4ch) Software is for data acquisition, temperature programming, and management. Can also operate stand-alone without software.
