デジタルサーボプレス HE-DDシリーズ

サーボモータによる高精度推力制御
分解能　１Nでデジタル制御ホットプレス　最高温度　900℃までシリーズ化

超高温ホットプレス、高精度デジタルホットプレス、サーボプレス

豊富なプレス構成

平行平板タイプ：用途　平たいワーク（板状、フィルム状）の荷重加熱、金型の荷重加熱等粉体焼成タイプ：金型を使用した粉体上の焼成・荷重加熱等、主に２種類のプレス構造を有しています。

高性能・分解能

高トルクサーボモータを高速制御し、高精度なプレスプロセスを実現、ワークの変形にも一定荷重がかかるようデジタル制御、荷重の分解能が最高　１N、細かな荷重の制御が可能。（最高荷重により更に詳細の荷重制御が可能）荷重モード制御、位置（変位）モードなど様々なホットプレスに対応可能です。

高温プレス

従来対応していなかった超高温900℃まで、炉体、金型等をサポート、高精度金型、粉体付着防止の表面処理にも対応いたします。

プレート加熱面

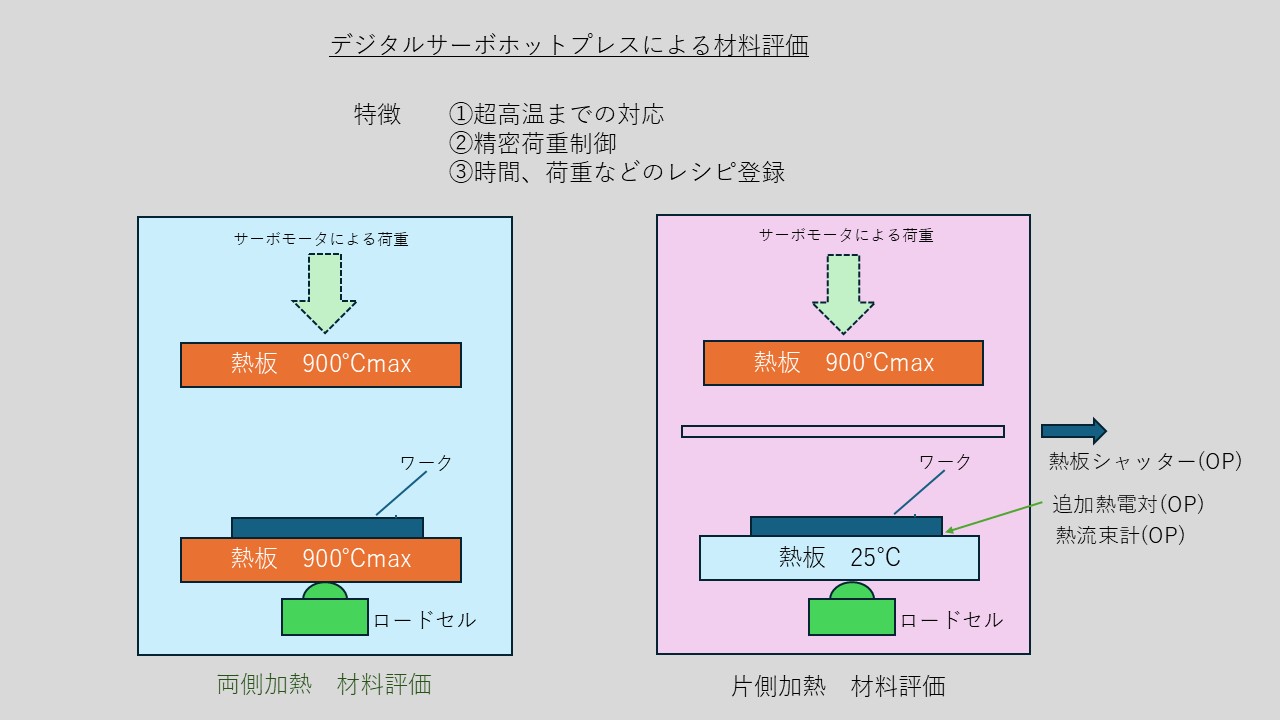

最高温度900℃ラインナップ。プレート加熱は片側（上、下プレート）、両面加熱どちらも設定により対応可能。

高温材料試験・特性分析

高温接触での材料試験、特性分析装置として。試験前の材料への温度上昇を抑えるために、熱シャッターなどオプションで揃えています。

粉体成形用金型

粉体成形用金型も併せてご提供いたします。材質、表面処理含めて提案いたします。

デジタルサーボプレスVS油圧プレス　　比較

　デジタルサーボプレス　メリット：①高精度な荷重（トルク）調整機能　②熱変形への追従性（プレスプロセス中のサンプル変形にも追従する）③プレス工程を半自動化／自動化（荷重／時間、荷重/変位など）④変位モードでのプロセス対応⑤安全面での機能がより充実している

　油圧プレス　メリット：①サーボプレスと比較し、比較的安価　②小型化、低頭化がサーボプレスよりしやすい　③高荷重に対応しやすい

　デジタルサーボプレス　デメリット：①高価になる（油圧との相対的な比較として）

　油圧プレス　デメリット：①細かい荷重調整はむずかしい（手動での調整のため）

安全性

非常停止機能、安全シャッターなど安全機能を標準装備、その他　オプション対応にて安全性を向上。ホットプレス総合カタログを参照ください

卓上設置

卓上設置で、省スペース、基礎工事などの付帯工事は不要です。１００Vコンセントにて運用可能。荷重によりAC200V、φ３電源が必要となります。

機種一覧①　　温度600,400℃タイプ


型番	HE2006-DD	HE2004-DD	HE4006-DD	HE4004-DD
最高温度	600℃	400℃	600℃	400℃
プレス推力	20KN		40KN
プレス駆動源	高精度サーボモータ、バックラッシュレスギア、高精度カップリング
プレート材質	耐熱超合金
プレート面サイズ	上下　熱板サイズ　□80mm
上下プレート間距離	最大100mm、上プレート待機位置は任意で設定可能
電源電圧	AC200V、単相、または３相		AC200V、3相
コントローラ	PCE200、タッチパネル式コントローラ
荷重モニター	高精度ロードセル/高精度アンプ/高速アナログ・デジタル変換
制御機能	荷重/時間モード：指定した荷重（1N単位）を設定時間で保持、５ステップ(オプションにより１０ステップ）変位/時間モード：指定した初期荷重（１N単位）を指定時間保持、その後、設定した変位（設定0.１μm単位、移動スピードも設定可）をサンプルに印加いたします。レシピ数　荷重/時間モード　５、変位/時間モード　５　　計10レシピ
標準安全機能	サーボON時扉ロック機能、設定した温度による扉ロック機能、漏電ブレーカ、過昇温監視機能（ダブルセンサ、設定温度任意（1℃単位））、荷重オーバー時異常停止機能、非常停止ボタン（コントローラパネルに1個設置）、安全カバー（全面）、装置排気ファン
ロギング機能	ロギング周期：1秒、ロギング項目：設定温度、モニター温度（１プレート２点データ）、設定荷重、モニター荷重、上プレート位置（上限を０とした際のプレート位置（0.1μｍ単位））、モータ電流、モータトルク、ロギングモード：プログラム実行時ログ、任意時間ログ　切換
オプション	サンプル温度計測センサ、ワーク遮熱シャッター、空冷・水冷機能
プレス部構造	-P（平行平板）、-H（炉体タイプ）
本体サイズ	W330mm×D350mm×H770mm　　変更の可能性もございます。詳細は、仕様図等などお問合せをお願います。

機種一覧②　　温度800,900℃タイプ


型番	HE2008-DD	HE2009-DD	HE4008-DD	HE4009-DD
最高温度	800℃	900℃	800℃	900℃
プレス推力	20KN		40KN
プレス駆動源	高精度サーボモータ、バックラッシュレスギア、高精度カップリング
プレート材質	耐熱超合金
上下プレート間距離	最大100mm、上プレート待機位置は任意で設定可能
プレート面サイズ	上下　熱板サイズ　□80mm
電源電圧	AC200V、単相、または３相		AC200V、3相
コントローラ	PCE200、タッチパネル式コントローラ
荷重モニター	高精度ロードセル/高精度アンプ/高速アナログ・デジタル変換
制御機能	荷重/時間モード：指定した荷重（1N単位）を設定時間で保持、５ステップ(オプションにより１０ステップ）変位/時間モード：指定した初期荷重（１N単位）を指定時間保持、その後、設定した変位（設定0.１μm単位、移動スピードも設定可）をサンプルに印加いたします。レシピ数　荷重/時間モード　５、変位/時間モード　５　　計10レシピ
標準安全機能	サーボON時扉ロック機能、設定した温度による扉ロック機能、漏電ブレーカ、過昇温監視機能（ダブルセンサ）、荷重オーバー時異常停止機能、非常停止ボタン（コントローラパネルに1個設置）、安全カバー（全面）、装置排気ファン
ロギング機能	ロギング周期：1秒、ロギング項目：設定温度、モニター温度（１プレート２点データ）、設定荷重、モニター荷重、上プレート位置（上限を０とした際のプレート位置（0.1μｍ単位））、モータ電流、モータトルク、ロギングモード：プログラム実行時ログ、任意時間ログ　切換
オプション	サンプル温度計測センサ、ワーク遮熱シャッター、空冷・水冷機能
プレス部構造	-P（平行平板）、-H（炉体タイプ）
本体サイズ	W330mm×D350mm×H770mm　　変更の可能性もございます。詳細は、仕様図等などお問合せをお願います。
