超高温まで対応可能な断熱材評価装置、高精度デジタルホットプレス、サーボプレス、安全性も高く、臭気、煙なども確実に排気いたします。
高性能・分解能
高トルクサーボモータを高速制御し、高精度なプレスプロセスを実現、ワークの変形にも一定荷重がかかるようデジタル制御、荷重の分解能が最高 １N、細かな荷重の制御が可能。（最高荷重により更に詳細の荷重制御が可能）
荷重モード制御、位置（変位）モードなど様々な材料への負荷印加に対応可能です。
熱流束センサ
熱流束計を搭載しております。データはコントローラーへの保存または、取り出し端子台からデータロガーへの取り出しも可能です。データロガーも添付（オプション）可能です。
高温プレス、上下熱板個別温調
従来対応していなかった超高温900℃まで、個別温調で1℃単位で設定可能です。
プレート加熱面
最高温度900℃ラインナップ。プレート加熱は片側（上、下プレート）、両面加熱どちらも設定により対応可能。また、オプションで下側熱板に水冷により、恒温（上熱板からの影響を除く）にすることもオプションにより可能です。
高温材料試験・特性分析
高温接触での材料試験、特性分析装置として。試験前の材料への温度上昇を抑えるために、熱シャッターなどオプションで揃えています。
試験方法
保護熱板法（ＧＨＰ法）及び 熱流計法（ＨＦＭ法）に合わせた構成が可能です。
安全性

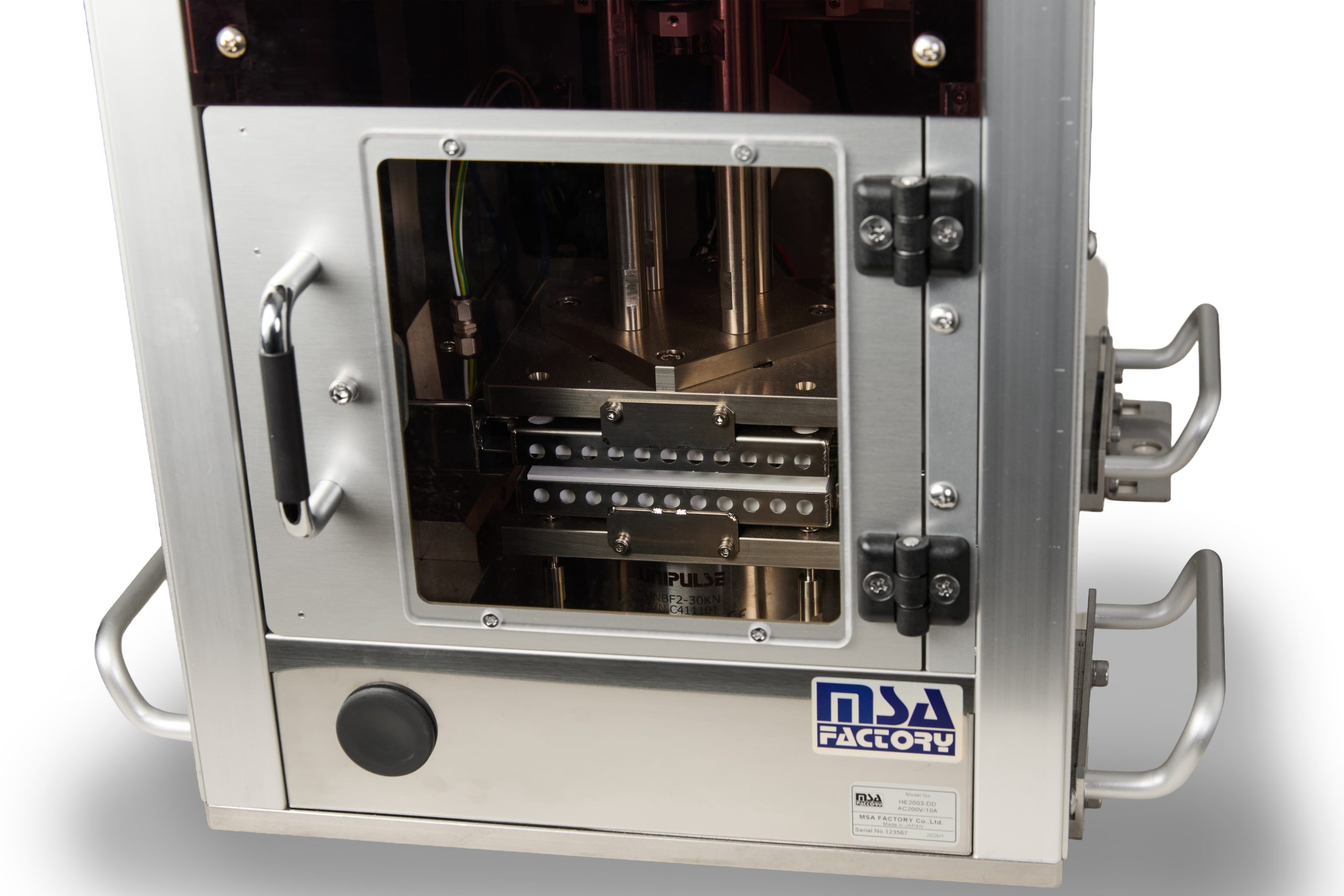

安全カバーにより、熱板、モータなどは囲われた構造です。排煙などは、ダクトにより排煙が可能ですので、室内に不快な臭気などが漏れ出すことは少ないです。モーターサーボオン（モーターを動作させる準備状態）時、熱板高温（設定温度可変）時は扉ロックにより、開閉ができません。また、扉が開いた状態では、モータサーボオンになりません。
卓上設置
卓上設置で、省スペース、基礎工事などの付帯工事は不要です。１００Vコンセントにて運用可能。荷重によりAC200V、φ３電源が必要となります。
機種一覧
 |
|
|
|
|
|---|---|---|---|---|
型番 |
HE2006-DD |
HE2004-DD |
HE4006-DD |
HE4004-DD |
最高温度 |
800℃ | 900℃ | 800℃ | 900℃ |
プレートサイズ ＊右記以外カスタム対応で可 |
70×70mm | 125×125mm | ||
プレート材質 |
耐熱超合金 | |||
プレス推力 |
20KN | |||
電源電圧 |
AC200V、単相、または３相 | |||
コントローラ |
PCE200、タッチパネル式コントローラ | |||
標準装備・機能 |
熱流束計、流速計電圧出力、温度計出力、廃熱ファン | |||
オプション |
熱シャッター、サンプル自動搬送、追加温度センサー（コネクタ付き）、追加熱流束計、廃熱・排気ダクトフランジ（臭気・煙・粉塵などの対策用）、下側熱板水冷およびチラー、熱流束計・温度計用データーロガー | |||
本体サイズ |
W330mm×D350mm×H770mm 詳細は、仕様図でご確認願います。 | |||
