超高温ホットプレス ホットプレートでのノウハウで 最高温度 900℃までラインナップしています。
油圧プレスによる高推力
油圧プレスシリンダを使用した高推力ホットプレス、推力300KN、100KN、60KN、30KNの他、カスタム対応。
平行平板タイプ／炉体タイプ／金型搭載タイプ

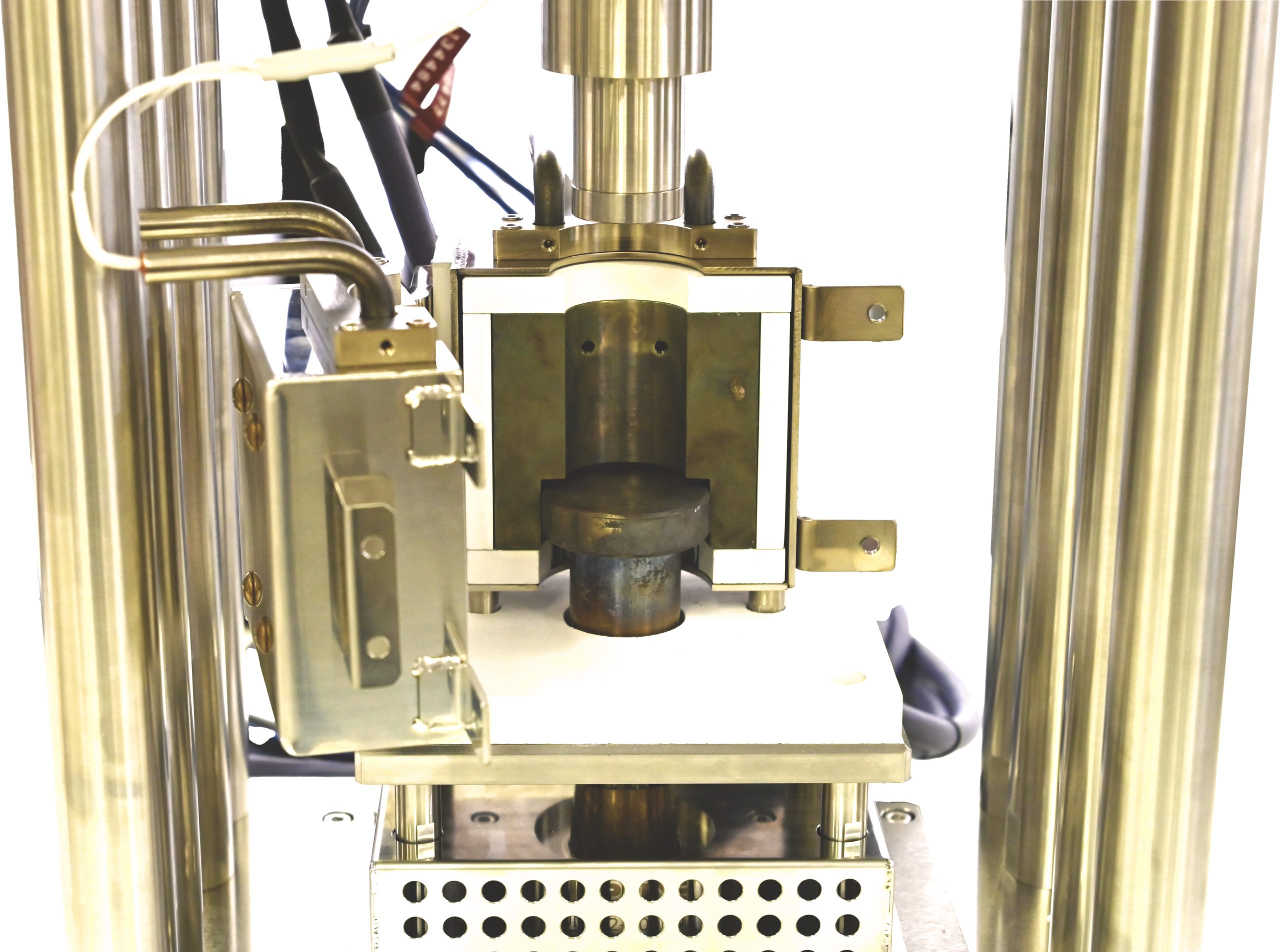

油圧ホットプレスとして、平行平板タイプ、炉体(粉体金型用）タイプ、金型（カスタム金型）搭載タイプの３種類がございます。御社のプロセスに合致するプレスを選定いただけます。
高性能
高温ホットプレートで培った技術をホットプレスへ応用。従来のホットプレスではなかった高温までのラインナップ
安全性
安全シャッター、過昇温防止機能などをコントローラに盛り込んでいます。ホットプレス総合カタログを参照ください。
機種一覧
 |
|
|
 |
|
|---|---|---|---|---|

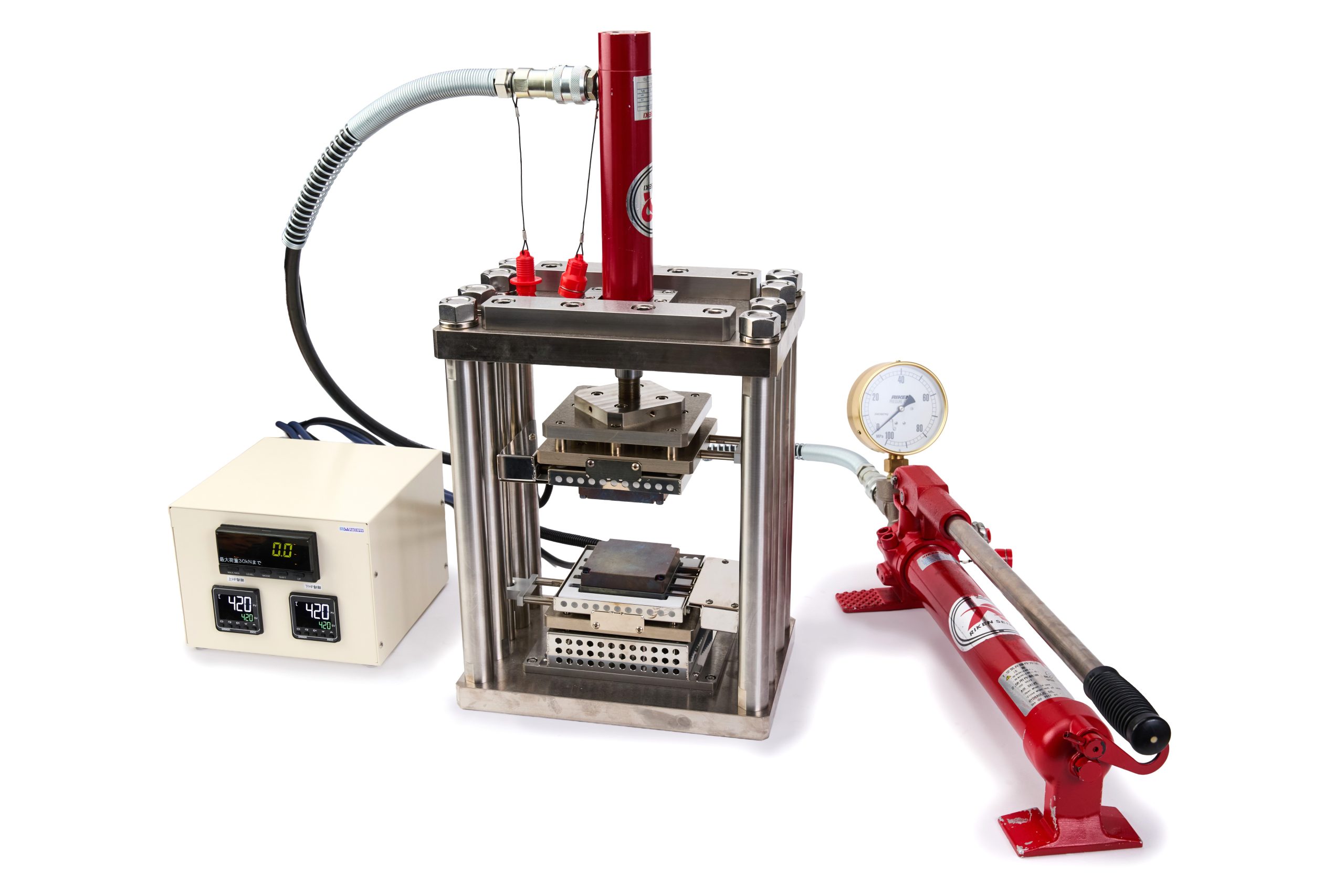

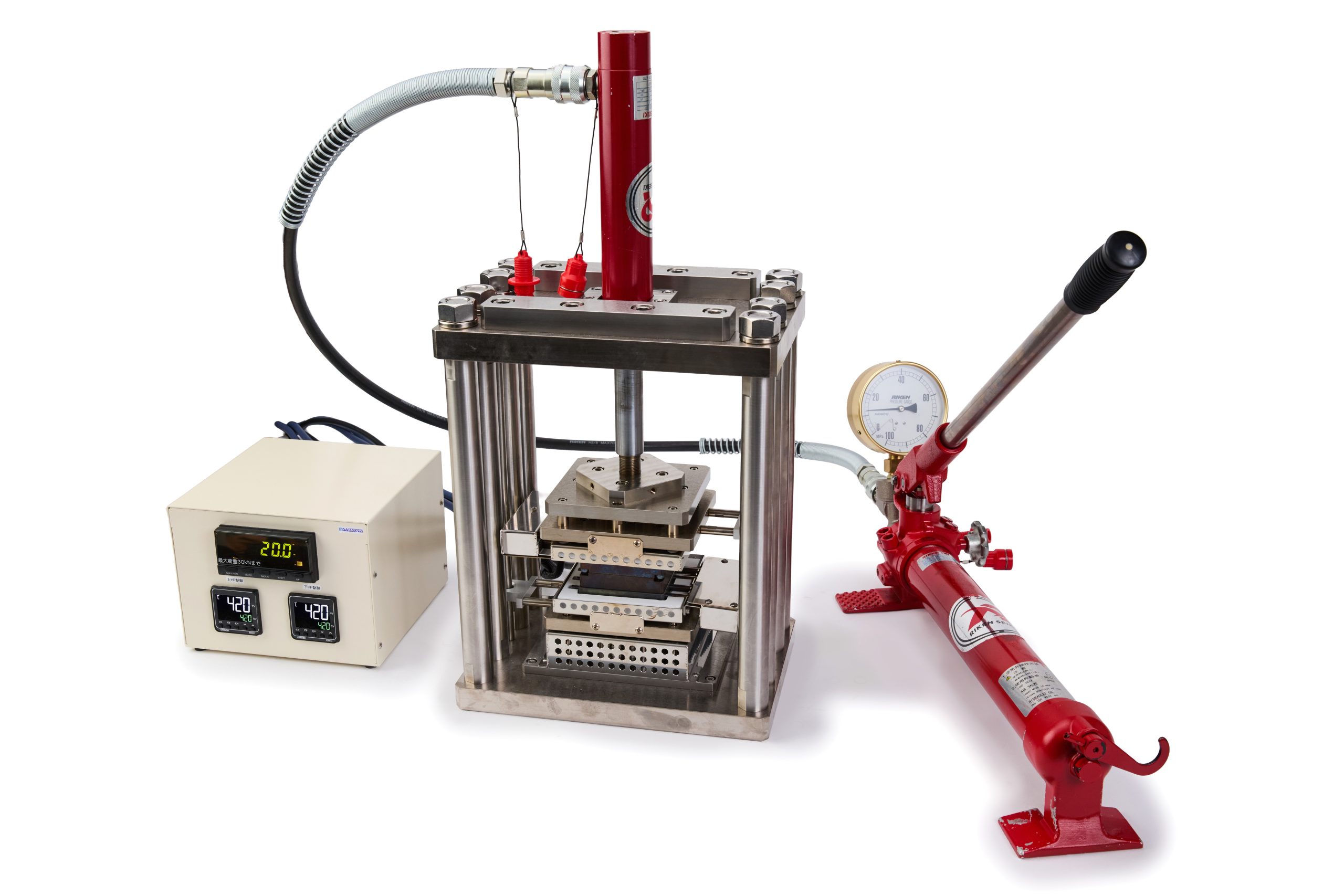

型番 |
HE6030-K、KH |
HE6060-K、KH |
HE3020-K、KH |
HE10030 |
タイプ |
卓上設置 | 卓上設置 | 卓上設置 | 床面設置 |
温度範囲 |
室温～600℃ | 室温～600℃ | 室温～400℃ | 室温～300℃ |
プレートサイズ |
80×80mm | 150×150mm | 300×300mm | |
プレート材質 |
耐熱超合金 | アルミ合金＋SUS | 耐熱合金 | |
荷重 |
30KN | 60KN | 20KN | 100KN |
コントローラ |
-K:ロードセルなし(油圧圧力計)
-KH：ロードセル付き |
専用ボックス、
面内4点ロードセル 付き |
||
電源電圧 |
AC100V | AC200V | ||
本体サイズ |
W28×D20×H565mm | ― |
W750×D500×
H1600mm
|
|
本体重量 |
約35kg | 約45kg | ― | 約100kg |
|
 |
|
 |
|
|---|---|---|---|---|
型番 |
HE10400 |
HEG1530 |
HEG3030 |
HEG5030 |
タイプ |
床面設置 | 卓上設置・GB設置 | ||
温度範囲 |
室温～400℃ | 室温～300℃ | 室温～300℃ | 室温～300℃ |
プレートサイズ |
400×400mm | 100×100mm | 100×100mm | 100×100mm |
プレート材質 |
耐熱超合金 | |||
荷重 |
100KN | 150KN | 300KN | 500KN |
コントローラ |
専用ボックス、
面内4点ロードセル
付き
|
ロードセル付き | ||
電源電圧 |
AC200V | AC100V | ||
本体サイズ |
W750×D500×
H1600mm |
― | ― | ― |
本体重量 |
約250kg | ― | ― | ― |
 |
|
|
|
|
|---|---|---|---|---|
型番 |
HEK10030 |
HEK10040 |
HEＫ20030 |
HEK15040 |
タイプ |
床面設置 | |||
温度範囲 |
室温～400℃ | 室温～300℃ | 室温～400℃ | 室温～300℃ |
プレートサイズ |
300×300mm | 400×400ｍｍ | 300×300mm | 400×400mm |
プレート材質 |
アルミ+超耐熱合金（またはSUS） | |||
荷重 |
100KN | 100KN | 200KN | 200KN |
コントローラ |
パネルタイプ、専用コントローラ | |||
電源電圧 |
AC200V、φ3（または単相） | |||
本体サイズ |
W690×D500×H1500mm | |||
本体重量 |
約400Kg | |||
