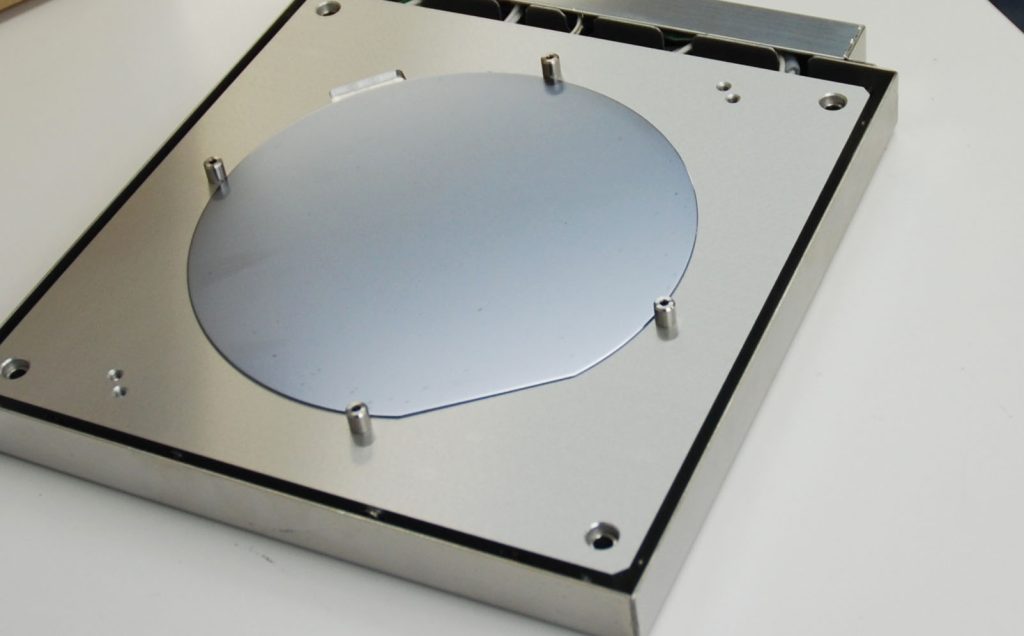

5インチウエハ 位置決めピン、ピンセット用ニゲ加工 オプション

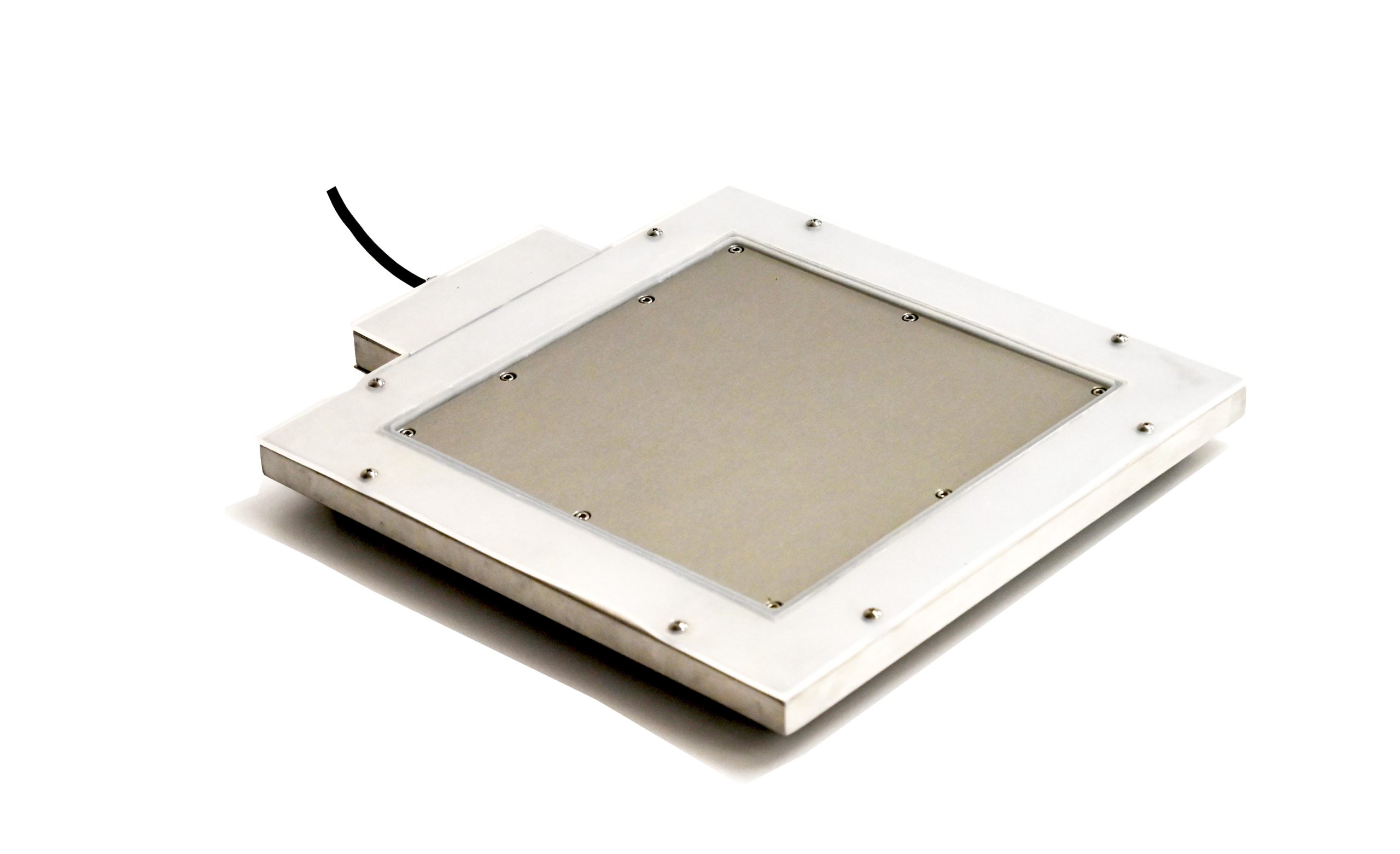

PA2020-C-WP 防水・表面テフロンめっき仕様
高温ホットプレート 薄型ホットプレート構造で 200℃ ラインナップ
主な用途
材表研究・評価、無機材料熱処理、耐熱性評価、ベーキング等

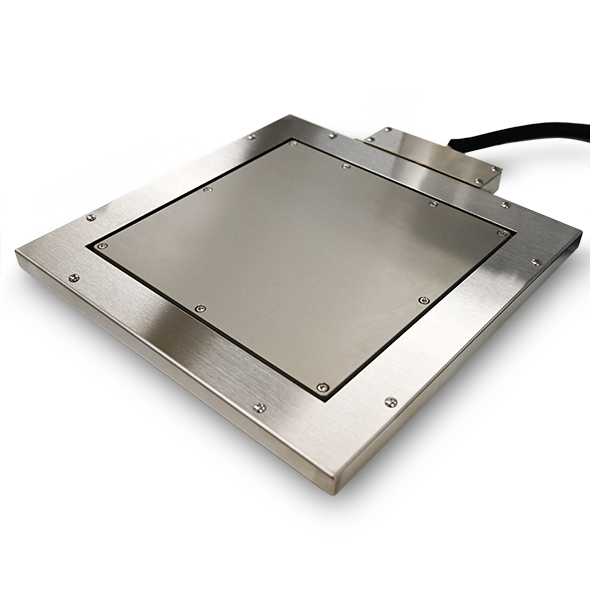

超薄型・断熱構造 PA20 -Cシリーズ
薄型構造 PA20シリーズ、超薄型・断熱構造 PA20-Cシリーズ、コントローラ一体型 PA20Ｅｍシリーズの３シリーズ、縦方向、面積方向の省スペース化がはかれます。

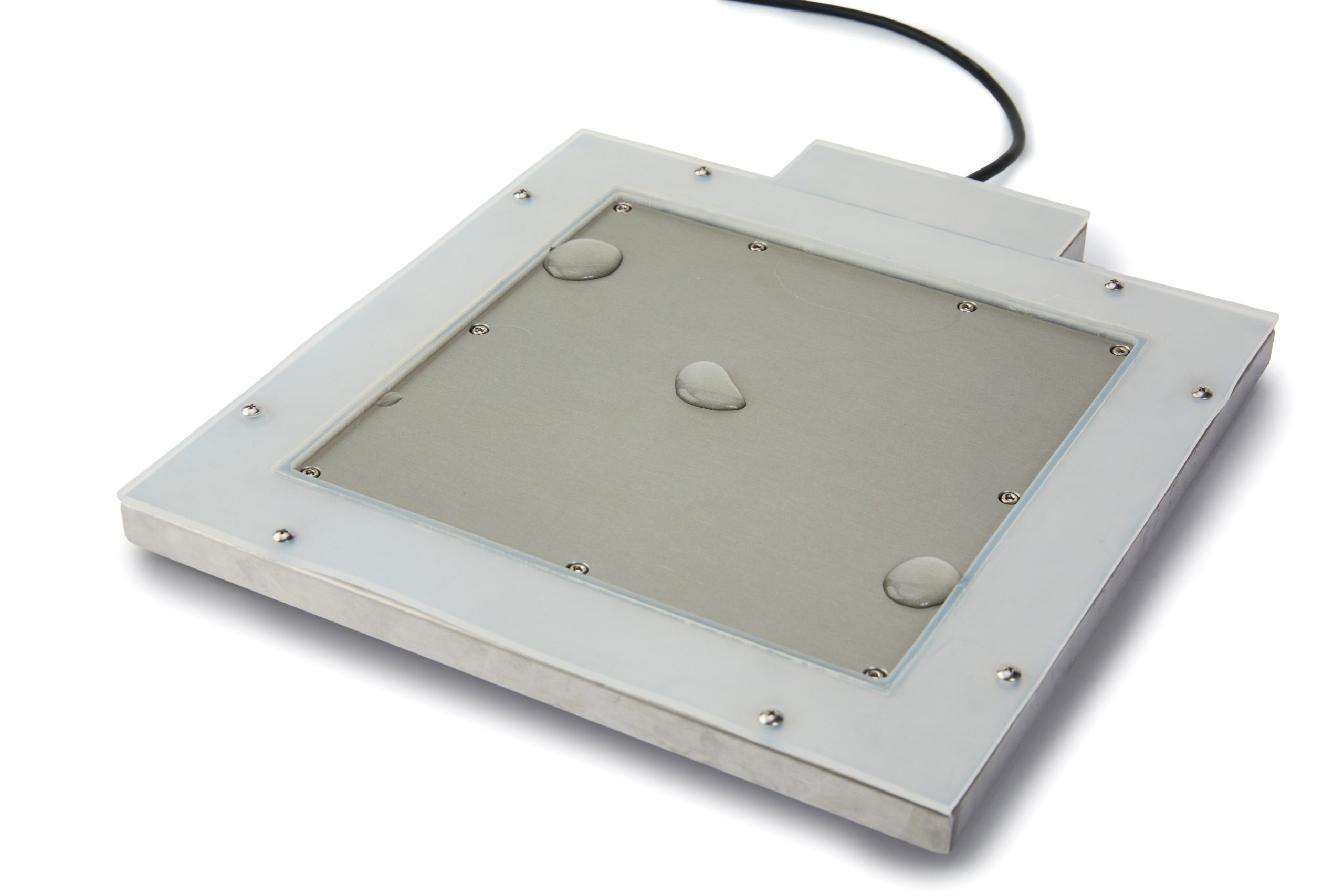

防滴構造 PA20 -C-WPシリーズ

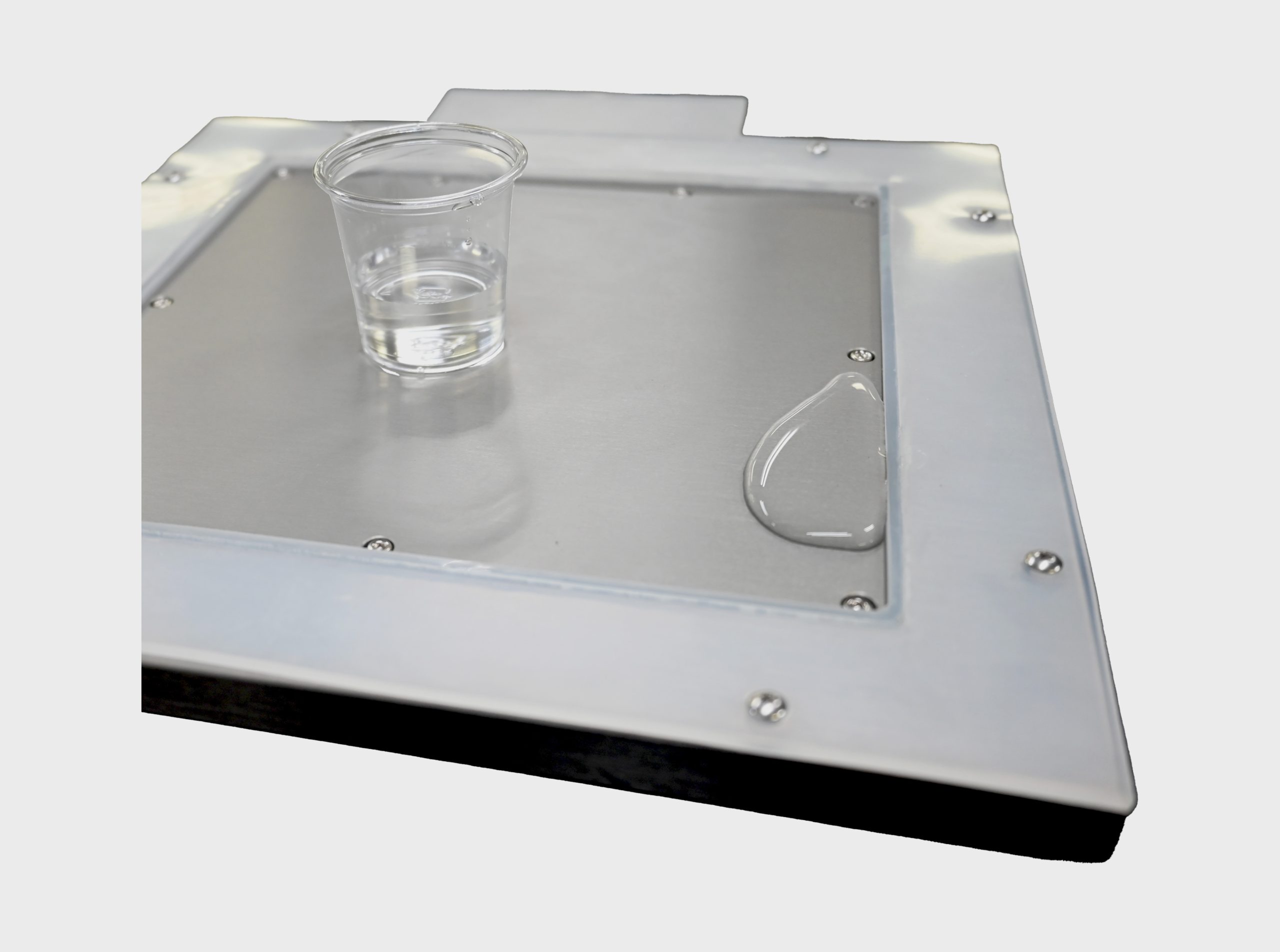

専用耐熱ゴムカバーにより、ホットプレート内へのこぼれによる液体が入らないようになっております。液体のこぼしなどによる機器の故障を防いでおります。
プレート表面保護 PA20-C-WPシリーズ
テフロン系の表面処理により、焦げ付きなどによる表面の汚れを少なくいたします。（-Cタイプは、アルミ+アルマイト処理)
MSAファクトリー 加熱ノウハウ
素材（超耐熱プレート、熱歪対策、チタン製シャーシ）ヒータ設計、断熱、熱輻射など様々なノウハウを結集しております。
高性能

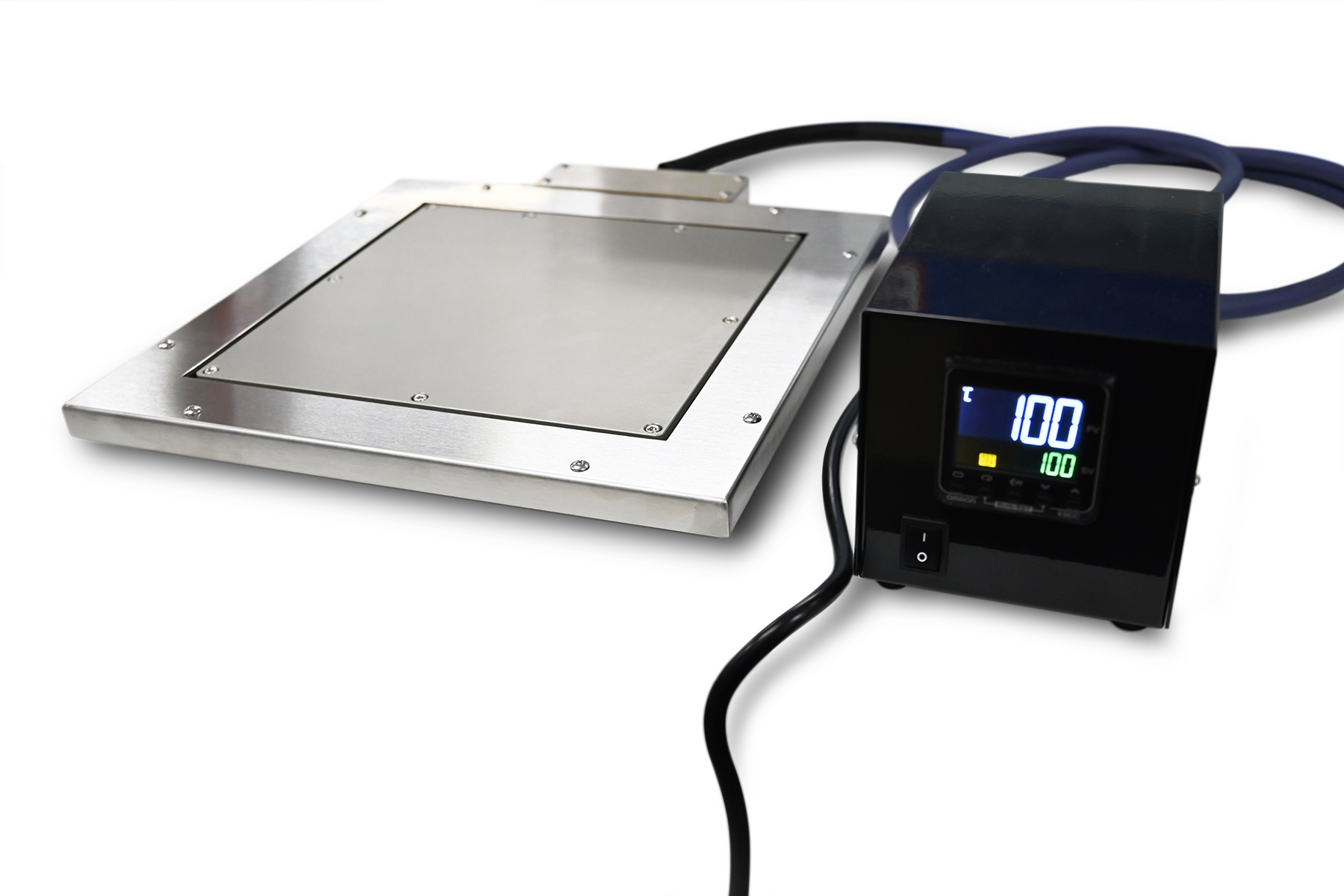

デジタル温度コントローラ／PCC100G、PCC400、プログラムタイプ温度コントローラ/PCC107 との組合せにより、高精度の温度制御を実施いたします。PC通信、安全機能など様々なオプションに対応いたします。（選定ガイドPCC100_SG）
安全性
ヒータ設計、配線構造など安全性に考慮した製品に仕上げています。また、過昇温監視機能付のコントローラ/PCC110も用意しております。
カスタマイズ・オプション機能
ウエハ加熱用にピンセットニゲ、位置決めピン、プロキシミティ機能など。
機種一覧① 超薄型断熱構造 PA20-C ／ 簡易防水・表面焦げ付き防止 PA20-C-WP
 |
|
|
|
|
|---|---|---|---|---|
型番 |
PA2013-C New! |
PA2015-C New! |
PA2017-C New! |
PA2019-C New! |
型番/防滴タイプ |
PA2013-C-WP New! |
PA2015-C-WP New! |
PA2017-C-WP New! |
PA2019-C-WP New! |
最高温度 |
200℃ | |||
プレートサイズ |
130×130mm | 150×150mm | 175×175mm | 190×190mm |
外形サイズ*ケーブル引き出し含む |
255×202mm | 275×222mm | 300×247mm | 315×262mm |
特徴 |
超薄型・底面ホットプレート、断熱補強により設置面温度 45℃程度(*200℃使用時、設置面は不燃、また周辺に可燃物は置かないようにしてください） | |||
プレート材質 |
アルミ合金、アルマイト処理 | |||
温度分布 |
±1.5% | |||
電源電圧 |
AC100V | |||
ホットプレート高さ |
20mm | |||
温度コントローラ |
PCC100G,PCC107 その他OP | |||
特長 |
アルミ合金の採用により、
高温ホットプレートにて高性能、安価 |
|||
仕様図 |
―
|
―
|
―
|
―
|
機種一覧② 超薄型断熱構造 PA20-C ／ 簡易防水・表面焦げ付き防止 PA20-C-WP
|
|
|
|
|
|---|---|---|---|---|
型番 |
PA2020-C New! |
PA2021-C New! |
PA2022-C New! |
PA2025-C New! |
型番/防滴タイプ |
PA2020-C-WP New! |
PA2021-C-WP New! |
PA2022-C-WP New! |
PA2025-C-WP New! |
最高温度 |
200℃ | |||
プレートサイズ |
200×200mm | 215×215mm | 225×225mm | 250×250mm |
外形サイズ*ケーブル引き出し含む |
325×272mm | 340×287mm | 350×297mm | 375×322mm |
特徴 |
超薄型・底面ホットプレート、断熱補強により設置面温度 45℃程度(*200℃使用時、設置面は不燃、また周辺に可燃物は置かないようにしてください）、C－WPタイプは、簡易防水タイプ | |||
プレート材質 |
ーC:アルミ合金、アルマイト処理、-C-WP：アルミ合金、テフロンめっき処理 | |||
温度分布 |
±1.5% | |||
電源電圧 |
AC100V | |||
ホットプレート高さ |
20mm | |||
温度コントローラ |
PCC100G,PCC107 その他OP | |||
特長 |
アルミ合金の採用により、
高温ホットプレートにて高性能、安価 |
|||
仕様図 |
―
|
―
|
―
|
―
|
機種一覧③ 薄型 PA20シリーズ
 |
|
|
 |
|
|---|---|---|---|---|
型番 |
PA2015 |
PA2020 |
PA2025 |
PA2540 |
最高温度 |
200℃ | |||
プレートサイズ |
150×150mm | 200×200mm | 250×250mm | 400×200mm |
プレート材質 |
アルミ合金、アルマイト処理 | |||
温度分布 |
±1.5% | |||
電源電圧 |
AC100V | |||
ホットプレート高さ |
42mm | |||
温度コントローラ |
PCC100G,PCC107 その他OP | |||
特長 |
アルミ合金プレートによる
|
|||
仕様図 |
―
|
―
|
―
|
―
|
機種一覧④ コントローラ一体タイプ
 |
|
|
|
|---|---|---|---|
型番 |
PA2015Em |
PA2020Em |
PA2040Em |
最高温度 |
200℃ | ||
プレートサイズ |
150×150mm | 200×200mm | 400×400mm |
プレート材質 |
アルミ合金、アルマイト処理 | ||
温度分布 |
±1.5% | ||
電源電圧 |
AC100V | ||
ホットプレート高さ |
92mm | ||
温度コントローラ |
一体タイプ、省スペース | ||
特長 |
コントローラ一体構造薄型タイプ | ||
仕様図 |
― | ― | ― |
