高精度 デジタル温度コントローラ PCCシリーズ
高精度温調 は、MSA Factory デジタルコントローラで
高精度ホットプレート、ヒートブロックをはじめ各種の温度調整のアプリケーションに対応いたします。ホットプレートとは、PIDパラメータのチューニングを実施し、出荷しております。導入後、面倒な設定等は不要です。
高性能
デジタル温度コントローラ/PCC100G、PCC400、プログラムタイプ温度コントローラ/PCC107 との組合せにより、高精度の温度制御を実施いたします。
汎用性
MSAファクトリー製ホットプレートとすべて互換がございます。型番の異なるホットプレートでもコネクターを差し替えて使用いただけます。(電源容量タイプの異なるホットプレートとは、互換性がありません。また、高精度でご使用いただくためには、PIDなどのパラメータを設定しなおす必要があります)
多機能
PC通信など様々な温調機能を有しています。ソフトウェアについては、こちらを参照ください。
安全性
ヒータ設計、配線構造など安全性に考慮した製品に仕上げています。また、過昇温監視機能付、ダブルSSR、瞬時遮断プロテクタなど安全機能を盛り込んだ機能用意しております。PCC100_SGを参照ください.
ケーブルコネクタ
ホットプレートの接続は、コネクタに挿入するだけです。端子台への接続などは不要です。また、ケーブル長さは1mを標準としていますが、2、3、5mなど各種ケーブル長を取り揃えています。
筐体塗装
筐体塗装は、白タイプ、黒タイプ 塗装は粉体塗装による高耐久性塗装で長年の使用におきましても、劣化が少ないです。(機種、カスタムタイプは通常塗装の場合あり)
1年保証 対応
スタンダード 定置制御/一定温度を高精度で温調
![]() |
![]() |
|||
---|---|---|---|---|
型番 |

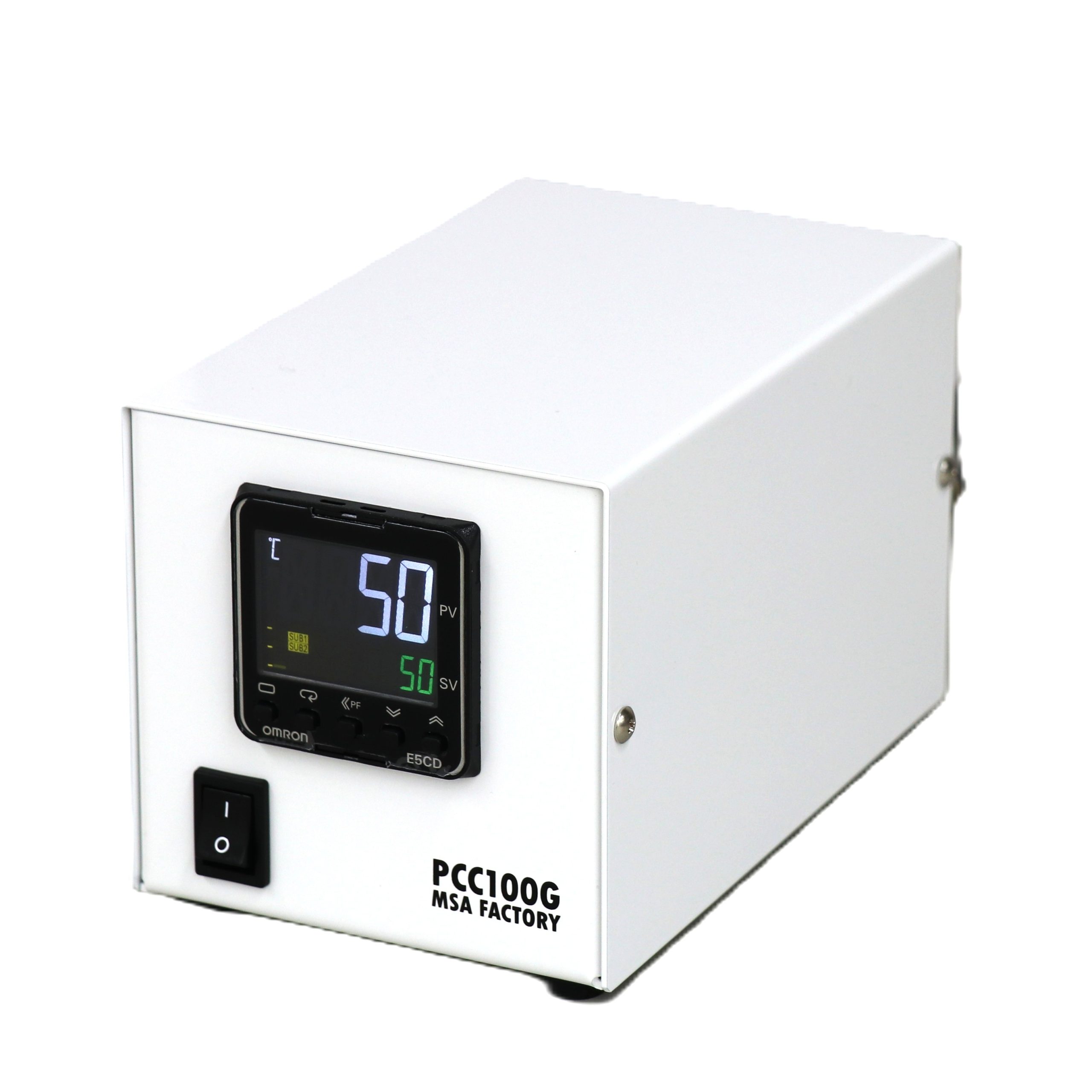

PCC100G |
PCC100G2 New |
||
特徴 |
プロアクティブ機能による オーバーシュートや外乱による変動を抑制し、安定した制御を実現 | 定置コントローラ、AIアルゴリズム搭載チューニング自動最適化 | ||
設定温度単位 |
1℃ または0.1℃ (デフォルト1℃、設定変更により0.1℃) | |||
安全機能 |
ガラス管ヒューズ | |||
最大負荷容量 |
-10A(10A)、-20A(20A) | |||
ホットプレートとの接続 |
ワンタッチ式コネクタケーブルPCC-050、040、055 1m(標準) | |||
シリアル通信機能 |
RS-485/オプション | |||
ソフトウェア(別売) |
PCC100G-com | PCS100-4ch RS-485が必要です。 | ||
電源電圧、電源ケーブル |
AC100V(GND付き3Pコンセントケーブル1.5m)または200V(キャブケーブル2m、プラグ付きOP) |
高機能プログラムタイプ /温度プロファイルを高精度で温調、シリアル通信機能付き
![]() |
![]() |
![]() |
||
---|---|---|---|---|
型番 |
PCC107 |
PCC108 |
PCC109 |
|
特徴 |
プログラムモード搭載 最大8パターン×32セグメント のプログラム制御が可能 |
|
|
|
設定温度単位 |
1℃ または0.1℃ (デフォルト1℃、設定変更により0.1℃) | |||
安全機能 |
ガラス管ヒューズ | |||
最大負荷容量 |
-10A(10A)、-20A(20A) | |||
シリアル通信 |
RS-485/標準装備 | |||
ソフトウェア(別売) |
PCS100-4ch | PCC100G-com | ||
ホットプレートとの接続 |
ワンタッチ式コネクタケーブルPCC-050、055、060 1m(標準) | |||
電源電圧、電源ケーブル |
AC100V(GND付き3Pコンセントケーブル1.5m)または200V(キャブケーブル2m、プラグ付きOP) |
ZZZZ
安全機能タイプ 過昇温機能/電源遮断器付き
![]() |
![]() |
![]() |
|
---|---|---|---|
型番 |
PCC410 |
PCC110 |
PCC117 |
タイプ・機能 |
ハイパワータイプ、過昇温検知/ 電源遮断機能 |
過昇温機能付き温度コントローラ |
過昇温機能付きプログラム式温度コントローラ
|
設定温度単位 |
1℃ または0.1℃ (デフォルト1℃、設定変更により0.1℃) | ||
安全機能(標準) |
漏電遮断器,過昇温(任意温度)設定機能、ダブルセンサー | ガラス管ヒューズ,過昇温(任意温度)設定機能、ダブルセンサー | |
安全機能(オプション) |
ダブルSSR | ダブルSSR、漏電遮断器、サーキットプロテクタ | |
最大負荷容量 |
25A | -10A(10A)、-20A(20A) | |
ホットプレートとの接続 |
ねじ込み式コネクタ、熱電対コネクタ 長さ1.5m(標準) | ワンタッチ式コネクタケーブルPCC-050、055、060 1m(標準) | |
シリアル通信 |
RS-485/オプション | RS-485/標準装備 | |
ソフトウェア(別売) |
PCS100-4ch *上記RS485が必要です。 | ||
電源電圧、電源ケーブル |
200V(キャブケーブル2m、プラグ付きOP) | AC100V(GND付き3Pコンセントケーブル1.5m)または200V(キャブケーブル2m、プラグ付きOP) |
ハイパワータイプ SSRタイプ/電力調整機能付き
![]() |
![]() |
|
---|---|---|
型番 |
PCC400 |
PCC100-EX/PCC110EX |
タイプ・機能 |
ハイパワータイプ、電源遮断機能 | 電力調整・一定温度切り換え式,過昇温機能付き |
設定温度単位 |
1℃ または0.1℃ (デフォルト1℃、設定変更により0.1℃) | |
特徴 |
最大25A、5KWまでのハイパワー対応 | 温度調整機能、一定電力(電流)ダイヤル調整、最大電流設定機能、負荷異常検知、スロースタート機能付き |
安全機能(標準) |
漏電遮断器 | 過電流瞬時遮断、最大電流設定機能、負荷異常検知(断線など)、過昇温検知(PCC110EX)、ダブルセンサー(PCC110EX) |
最大負荷容量 |
25A | 10A、20A、30Aタイプ |
ホットプレートとの接続 |
ねじ込み式コネクタ、熱電対コネクタ 長さ1.5m(標準) | ワンタッチ式コネクタケーブルPCC-050、055、060 1m(標準) 、30A以上: ねじ込み式コネクタ、熱電対コネクタ 長さ1.5m(標準) |
シリアル通信 |
RS-485/オプション | |
ソフトウェア(別売) |
PCS100-4ch *上記RS-485オプションが必要です。 | |
電源電圧、電源ケーブル |
AC100V(GND付き3Pコンセントケーブル1.5m)または200V(キャブケーブル2m、プラグ付きOP) |
機能追加タイプ 外部センサー制御タイプ/流量計付き/DC出力制御
![]() |
![]() |
![]() |
|
---|---|---|---|
型番 |
PCC110-SE |
PCC100-FL |
PCC100-DC |
タイプ・機能 |
セレクタSW付、ホットプレート内蔵センサとワークセンサと切換、ワーク温度での制御が可能 | デジタル流量計付き温度コントローラ(写真は3系統制御タイプ) |
DCヒータ用デジタル温度コントローラ
|
設定温度単位 |
1℃ または0.1℃ (デフォルト1℃、設定変更により0.1℃) | ||
安全機能(標準) |
ガラス管ヒューズ | ||
安全機能(オプション) |
過昇温検知 | ||
最大負荷容量 |
-10A(10A)、-20A(20A) | ||
ホットプレートとの接続 |
ワンタッチ式コネクタケーブルPCC-050、055、060 1m(標準) | ||
シリアル通信 |
RS-485/オプション | ||
ソフトウェア(別売) |
PCS100-4ch *上記RS-485オプションが必要です。 | ||
電源電圧、電源ケーブル |
AC100V(GND付き3Pコンセントケーブル1.5m)または200V(キャブケーブル2m、プラグ付きOP) |
コントローラー選定ガイド(ver.4) コントローラ選定の際は、こちらも参照願います。
*2:プログラム式コントローラー比較表 PCC107,108,109 プログラム式コントローラ比較
