超小型・ペルチェ式温度チャンバー
高速 昇温・降温式温度チャンバー ペルチェ式薄型構造温度チャンバー
水冷式ペルチェの特長
空冷に比較し、低温までの到達 -50℃(空冷式は -10℃)また、急温度勾配(0.1℃~3℃/sec)でのプロファイルにも対応可能
内部パージ構造により結露レス
チャンバー内部へ、低露点空気またはN2ガスを流入させることにより、極低温下でも、サンプル等への結露は発生いたしません。正確な電気特性試験にもご使用いただけます。N2ガスのほかに、ドライエアー(低露点エアー)でも同様の効果が得られます。
低振動・低騒音
ペルチェ式ですので、振動、騒音は極めてすくない。*水冷チラーを使用しておりますので、チラー分の振動は発生いたしますが、チャンバーとは分離していますので、影響は軽微です。
光 透過性に対応
ガラス窓を1面 (オプションにより、透過タイプも対応可)設置しています。光学的なデバイス評価、小型温度試験システムを構築いただけます。また、MSAファクトリー 精密ステージとの組合せにより、精密位置決めが可能な温度ステージを構成いただけます。
カスタマイズ対応
確かな技術サポートによりカスタム対応品を短納期でご提供いたします。
機種一覧① 水冷ペルチェチャンバータイプ -40/-50℃~+150℃
![]() |
![]() |
![]() |
![]() |
|
---|---|---|---|---|
型番 |

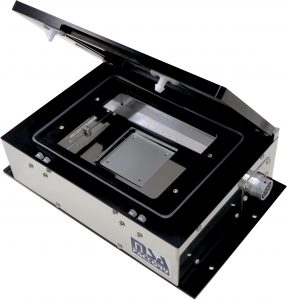

PG1506 |
PG1504 |
PG1506-OP1 |
PG1506-OP2 |
温度範囲 |
-40℃~+150℃ | |||
型番 |
PG1506-H |
PG1504-H |
||
温度範囲 |
New! -H: -50℃~+150℃ |
|||
特徴 |
水冷チラーを用いた、広温度範囲 ペルチェチャンバー N2ガスパージによる結露防止機能付き | |||
特徴 |
||||
プレートサイズ |
60×60mm | 40×40mm | 60×60mm | |
上扉ガラス |
耐熱ガラス、ヒンジ扉開閉式 |
耐熱ガラス、
スライド着脱式扉 |
||
透過構造 |
オプション対応 | |||
電源電圧 |
AC100V,10A程度(本体) 11A程度(チラー)、2系統必要 | |||
オプション① |
石英ガラス(ARコーテイング)、ワーク計測用温度センサ(最大5点)、他 | |||
オプション② |
デバイス用ガス封入、電気特性試験用基板、インターフェース、電気特性基板、プローブセット、XY微小移動ステージ(IXY200) | |||
オプション③ |
低露点フィルターユニット:N2ガス、低露点のエアーが供給できない場所での使用の際に。 | |||
コントローラおよび構成品 |
温度コントローラ/PCC-107PED-FL(プログラム式、N2ガス流量計付)、水冷循環式チラー、循環水用チューブ(断熱材付)、ソフトウェア*(PCS100:温度プログラム制作・管理、ログ機能) | |||
![]() |
||||
標準価格* |
― | ― | ― | ― |
標準納期 |
30-45日程 | 30-60日程度 | 30-45日程度 | |
関連資料 |
MSA温度チャンバー | _デバイス_電気試験例 | ||
温度プロファイル |
||||
カタログ |
PG1504 | |||
図面(PDF) | ||||
PC通信ソフトウェア | PCS100-4ch |
*1:価格に含まれる項目:本体、コントローラ、チラー、不凍液、配管、チューブ、ケーブル、送料 含まれない項目:立上げサポート(取説は添付しています)、ソフトウェア(PCS100-4ch) ソフトウェアは、データ取得、温度プログラム作成、管理用です。ソフトウェアなしで単体でも動作いたします。
機種一覧② 空冷ペルチェチャンバータイプ -20℃~+150℃
![]() |
![]() |
![]() |
||
---|---|---|---|---|
型番 |
New! PG1506-Ai |
New! PG1504-Ai |
PG1506-OP2 |
|
特徴 |
水冷チラー不要のペルチェチャンバー、移動、移設が容易。また、導入価格が安価です。 開放タイプのペルチェステージについては こちら(PJシリーズ)を | |||
温度範囲 |
-20℃~+150℃ | |||
プレートサイズ |
60×60mm | 40×40mm | 60×60mm | |
上扉ガラス |
耐熱ガラス、ヒンジ扉開閉式 |
耐熱ガラス、
スライド着脱式扉 |
||
透過構造 |
非対応 | |||
電源電圧 |
AC100V,10A程度 | |||
オプション① |
石英ガラス(ARコーテイング)、ワーク計測用温度センサ(最大5点)、他 | |||
オプション② |
デバイス用ガス封入、電気特性試験用基板、インターフェース、電気特性基板、プローブセット、XY微小移動ステージ(IXY200) | |||
オプション③ |
低露点フィルターユニット:N2ガス、低露点のエアーが供給できない場所での使用の際に。 | |||
コントローラおよび構成品 |
温度コントローラ/PCC-107PED-FL(プログラム式、N2ガス流量計付)、ソフトウェア*(PCS100:温度プログラム制作・管理、ログ機能) | |||
![]() |
||||
標準価格* |
― | ― | ― | ― |
標準納期 |
30-60日程 | 30-60日程度 | 30-60日程度 | |
関連資料 |
MSA温度チャンバー | _デバイス_電気試験例 | ||
温度プロファイル |
||||
カタログ |
PG1504 | |||
図面(PDF) | ||||
PC通信ソフトウェア | PCS100-4ch |
*1:価格に含まれる項目:本体、コントローラ、チラー、不凍液、配管、チューブ、ケーブル、送料 含まれない項目:立上げサポート(取説は添付しています) ソフトウェアは、データ取得、温度プログラム作成、管理用です。ソフトウェアなしで単体でも動作いたします。
