超小型・ペルチェ式温度チャンバー
高速 昇温・降温式温度チャンバー ペルチェ式薄型構造温度チャンバー、電気部品、電気基板、熱ストレスによる歪試験、
水冷式ペルチェの特長
空冷に比較し、低温までの到達 -40℃（空冷式は -10℃）また、急温度勾配（0.1℃~3℃/sec)でのプロファイルにも対応可能。ただし、プレート加熱・冷却ですので、設置面積が少ないワークに対しては、温度変化が十分に行えない場合がございます。サンプル形状など、弊社へお問合せください。
内部パージ構造により結露レス
チャンバー内部へ、低露点空気またはN2ガスを流入させることにより、極低温下でも、サンプル等への結露は発生いたしません。正確な電気特性試験にもご使用いただけます。
低振動・低騒音
ペルチェ式ですので、振動、騒音は極めてすくない。＊水冷チラーを使用しておりますので、チラー分の振動は発生いたしますが、チャンバーとは分離していますので、影響は軽微です。
ガラス扉構造により
ガラス窓を1面 （オプションにより、透過タイプも対応可）設置しています。光学的なデバイス評価、小型温度試験システムを構築いただけます。また、MSAファクトリー 精密ステージとの組合せにより、精密位置決めが可能な温度ステージを構成いただけます。
カスタマイズ対応
確かな技術サポートによりカスタム対応品を短納期でご提供いたします。
温度サイクル・熱膨張時の挙動評価
温度サイクル(―40℃→+150℃→-40℃→+150℃・・・・・）を繰り返し、材質、接合、部品などの耐熱ストレス評価が行えます。実際の温度変化している挙動をカメラによる画像、電気信号特性（抵抗値変化などによる）から、ストレスの発生時期、サイクル数をコントローラによるログ記録などで評価が行えます。発生したサイクル数、リアルタイムでの温度などが記録でき、対応する画像と主に、見ることが可能です。材料の微細な温度変化・挙動が把握され、解析に有益な情報取得が可能です。
機種一覧
|
|
 |
 |
|
|---|---|---|---|---|

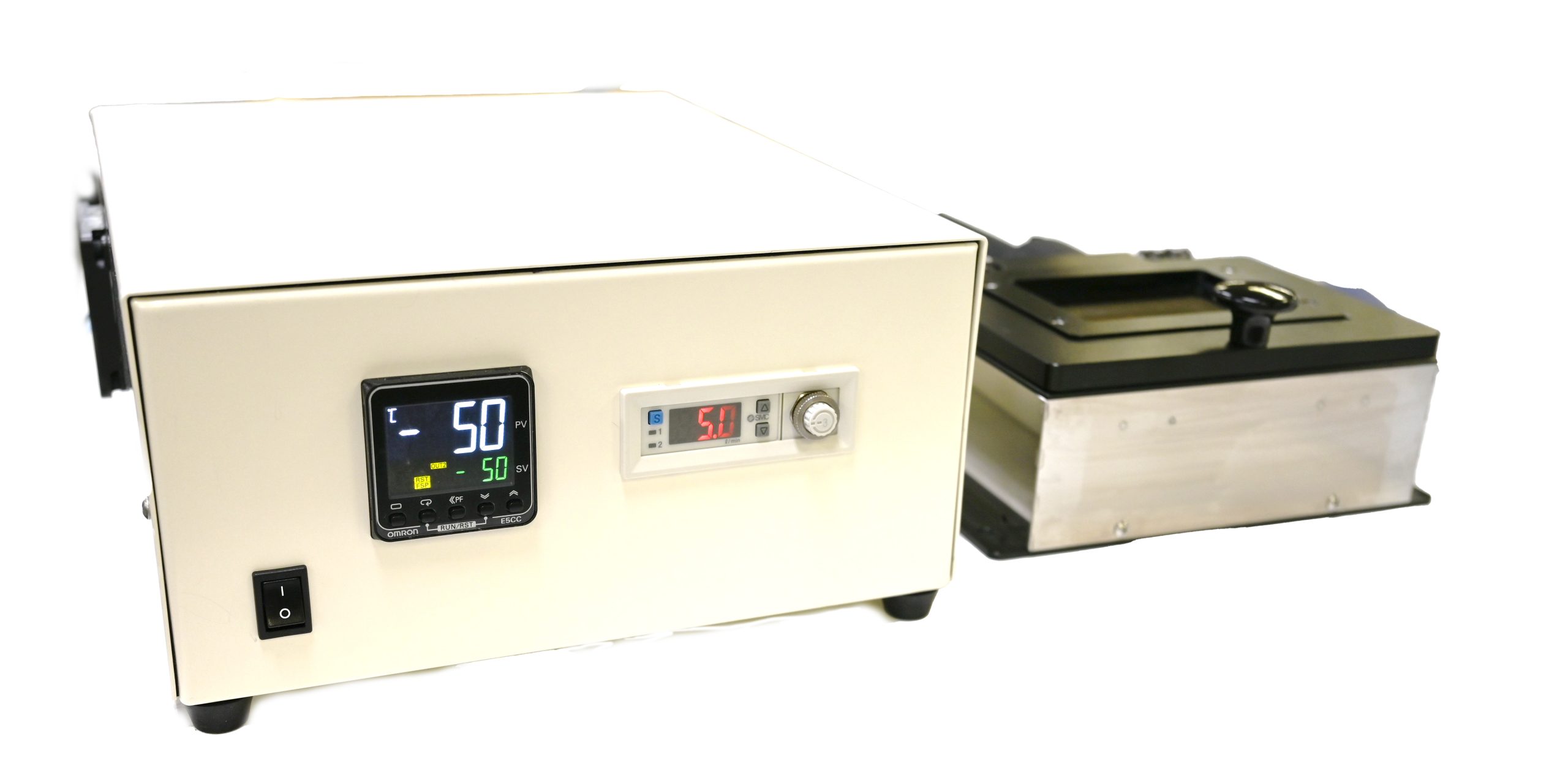

型番 |
PG1506 |
PG1504 |
PG1506-OP１ |
PG1506-OP2 |
温度範囲 |
-40℃~+150℃ | |||
昇・降温度レート |
0.1~3℃/sec（温度帯により最高レートは異なります。 | |||
プレートサイズ |
60×60mm | 40×40mm | 60×60mm | |
上扉ガラス |
耐熱ガラス、ヒンジ扉開閉式 |
耐熱ガラス、
スライド着脱式扉 |
||
透過構造 |
標準耐熱ガラス t1mm、オプション対応にてその他選択可能 | |||
電源電圧 |
AC100V | |||
オプション① |
石英ガラス（ARコーテイング）、ワーク計測用温度センサ（最大５点）、他 | |||
オプション② |
デバイス用
ガス封入、 電気特性 試験用基板、 インターフェース |
電気特性基板、
プローブセット、 XY微小移動ステージ（IXY200） |
||
コントローラ/簡易タイプ |
温度コントローラ/PCC-107PED-FLｍプログラム式、N2ガス流量計付 | |||

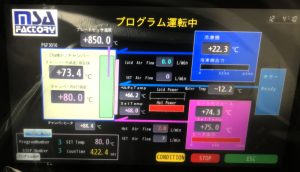

コントローラ/タッチパネルタイプ |
タッチパネル式コントローラ/PCC118-TP-PG 10インチカラータッチパネル、サイクル数、ワーク温度モニター、長期間安全機能付き、漏水センサ、漏電ブレーカ、過昇温、電圧モニター（OP）、その他OP | |||
構成品 |
水冷循環式チラー、配管（断熱材付き）、不凍液（希釈率調合済み、ポリタンク） | |||
 |
||||
関連資料 |
MSA温度チャンバー | _デバイス_電気試験例 | ||
温度プロファイル |
||||
カタログ |
PG1504 | |||
| 図面（PDF） | ||||
| PC通信ソフトウェア | PCS100-4ch | |||
＊１：価格に含まれる項目：本体、コントローラ、チラー、不凍液、配管、チューブ、ケーブル、送料
含まれない項目：立上げサポート（取説は添付しています）、ソフトウェア（PCS100-4ch)
ソフトウェアは、データ取得、温度プログラム作成、管理用です。ソフトウェアなしで単体でも動作いたします。
