金属積層タイプ チップトレー ポケットサイズ別 13種類をラインナップ
主な用途
チップ部品、デバイスの耐久性、信頼性評価用のハンドリングとして
高耐久性・耐熱性
金属製ならではの耐久性。特に耐熱性は300℃まで ＊条件等により異なります。また、高温雰囲気により、金属表面は酸化（変色等）いたします。
導電性
樹脂トレーにはない、低抵抗の導電性を有しています。金属材質は、ステンレス、無表面処理品
形状
２インチタイプチップトレーとほぼ同一形状ですので、従来ご使用のフタ、クリップなどがそのままご使用いただけます。また、トレーどおしの重ね合わせも可能です。
標準ポケットサイズ
標準 13品種の他に、カスタム対応でのポケットサイズでの製作も承ります。
機種一覧
 |
 |
 |
 |
|
|---|---|---|---|---|
型番 |
TLC-0201-10 |
TLC-0201-11 |
TLC-0201-16 |
TLC-0201-22 |
トレー外形サイズ |
2インチ | |||
ポケットサイズ |
1.0×1.0mm | 1.06×1.06mm | 1.65×1.65mm | 2.25×2.25mm |
ポケット配列 |
19×19 | 22×22 | 14×14 | 12×12 |
ポケット深さ |
0.45mm | |||
トレー材質 |
ステンレス | |||
価格(定価) |
― | |||
標準納期 |
3－4日 ＊在庫切れ時には14日間程度 | |||
仕様図 |
TLC-0201-10 | TLC-0201-11 | TLC-0201-16 | TLC-0201-22 |
機種一覧
|
 |
 |
|
|
|---|---|---|---|---|
型番 |
TLC-0201-31 |
TLC-0201-38 |
TLC-0201-05 |
TLC-0201-04 |
トレー外形サイズ |
2インチ | |||
ポケットサイズ |
3.10×3.10mm | 3.85×3.85mm | 0.5×0.3mm | 0.7×0.4mm |
ポケット配列 |
10×10 | 8×8 | 19×19 | 19×19 |
ポケット深さ |
0.45mm | 0.3mm | ||
トレー材質 |
ステンレス | |||
価格（税別） |
― | |||
標準納期 |
3－4日＊在庫切れ時には14日間程度 | |||
仕様図 |
TLC-0201-31 | TLC-0201-38 | TLC-0201-05 | TLC-0201-04 |
機種一覧
|
 |
|
 |
|
|---|---|---|---|---|
型番 |
TLC-0201-07 |
TLC-0201-105 |
TLC-0201-053 |
TLC-0201-102 |
トレー外形サイズ |
2インチ | |||
ポケットサイズ |
0.7×0.7mm | 1.4×1.0mm | 0.55×2.0mm | 10.2×5.7mm |
ポケット配列 |
19×19 | 19×19 | 19×19 | 6×4 |
ポケット深さ |
0.3mm | 0.5mm | 0.3mm | 0.45mm |
トレー材質 |
ステンレス | |||
価格（税別） |
― | |||
標準納期 |
3－4日＊在庫切れ時には14日間程度 | |||
仕様図 |
TLC-0201-07 | TLC-0201-105 | TLC-0201-053 | TLC-0201-102 |
機種一覧
|
||||
|---|---|---|---|---|
型番 |

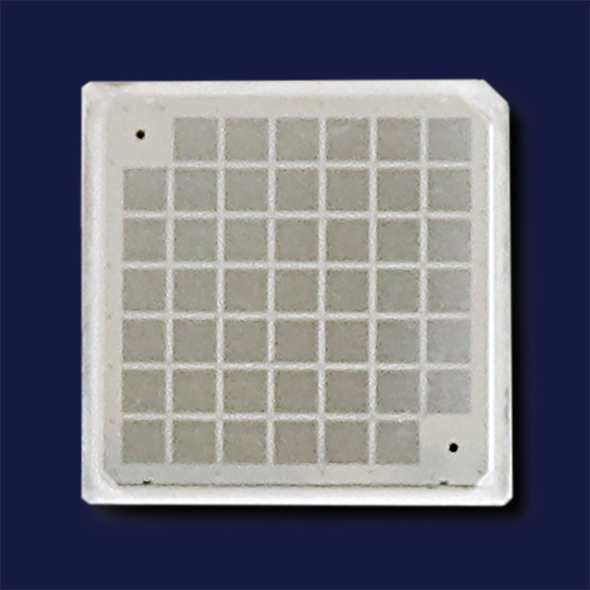

TLC-0201-53 |

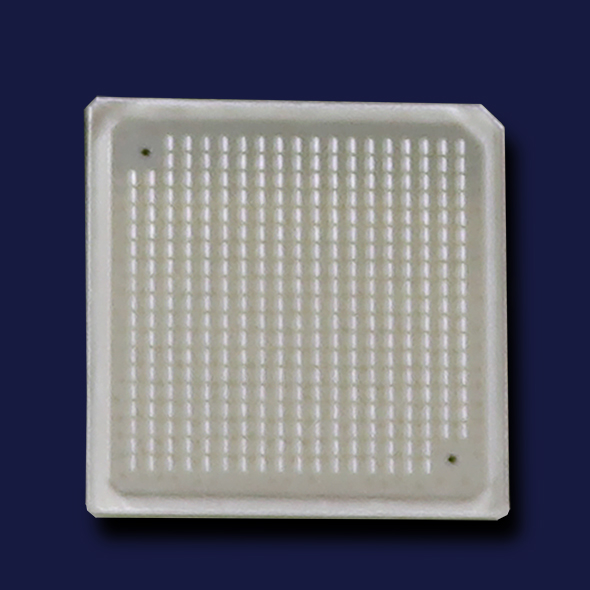

TLC-0201-09 |
||
トレー外形サイズ |
2インチ | |||
ポケットサイズ |
5.3×5.3mm | 0.45×0.9mm | ||
ポケット配列 |
7×7 | |||
ポケット深さ |
0.1mm | |||
トレー材質 |
ステンレス | |||
価格（税別） |
― | |||
標準納期 |
3－4日＊在庫切れ時には14日間程度 | |||
仕様図 |
_TLC-021-53 | |||
